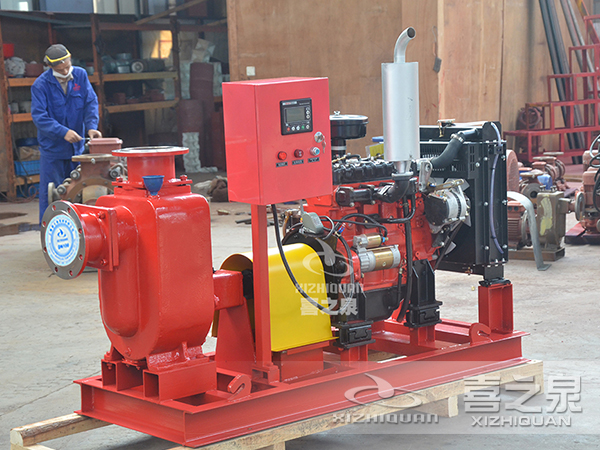

消防泵，管道过滤器的工作原理与适用范围，二次构造柱输送泵简介

2020/12/03

18964122823

索取优惠报价

（一） 组成

      管道过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

管道过滤器

（二 ） 工作原理

       当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。

（三） 适用范围

管道过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、等优点，其主要

适用的物料有：

1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。

2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。

3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。

4、食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。

（四 ） 使用方法

      将手动/自动选择开关旋转至手动位置，电机和水力控制阀接通电源，水力控制阀打开，开始排污。选择开关旋转至自动位置，进入自动状态。手动控制状态是检查电机和水控制阀能否正常工作的手段，如果在手动控制状态不能正常排污自动控制状态也不会正常工作。

（五） 过滤器选型原则

1、进出口通径：

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：

按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择：

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸 查下表。

4、过滤器材质：

过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸

铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算

水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

1, Y 型过滤器

Y 型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

2, 篮式过滤器

篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和转，达到稳定工艺过程，保障安全生产的作用当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。

3,T 型过滤器

T 型过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，理后重新装入即可，因此，使用维护极为方便。T 型过滤器分为直流式和折流式，折流式T型过器一般安装于管道直角处，具有占地小、清洗方便，节省费用等特点。

管道过滤器应用

⒈园林草坪、农业的灌溉。

⒉饮食、纺织、矿业、电子、铸造行业的总供水过滤系统。

⒊制浆造纸、冶金、机械行业的喷嘴用水过滤。

⒋食品、电力、矿业、冶炼业的一般循环水过滤。

⒌医药、石化炼油、空调系统或供暖系统冷却塔循环水的过滤。

⒍石油化工、机电、医药的污水离子交换预处理。

二次构造柱输送泵适用范围：该泵广泛应用于城市建筑工程二次浇筑施工公路、铁路隧道、城市地铁、水电站地下洞室等锚固灌浆、固结灌浆及回填灌注浆工程；还可以用于边坡，软岩加固时锚桩的注浆工程；配合空压机和喷射器还可以实现混凝土湿喷,广泛用于一些特殊的施工环境如：铁路公路隧道，引水洞，涵洞，矿洞，桥洞等洞体内的施工，还包括水利工程，水电工程，边坡支护，地下施工作业，基础的灌装工程，大型群楼建筑的构造柱浇注等等。

二次构造柱输送泵

    二次构造柱输送泵采用先进的s管阀换向，能满足细石混凝土的输送，s管阀装有浮动耐磨环，自动补偿磨损，密封性好，眼镜板和切割环采用高硬耐磨合金材料，寿命更长，出口压力高，能满足高层浇筑和远距离施工的输送要求，液压系统采用双回路开式系统，换向速度快效率高、液压油冷却窗台先进的风冷散热系统，无需接水源，使用简单，具有反泵功能最大限度减少管道堵塞、配有自动集中润滑系统，确保转动件使用寿命、电器部分采用PLC控制，具有最佳操作特性、电气箱配备有线遥控手柄，便于操作。

     此类卧式二次构造柱泵小型构件单独施工，费时费工且质量不容易控制，一直以来都是二次结构施工控制的难点和重点，也直接影响到主体结构验 收时的观感打分。 在主体结构施工过程中尽可能多的穿插二次结构砼构件，有利于保证混凝土构件的质量，而且通过混凝土泵等大型、专业垂直运输设备，可以提高 施工机械化水平，大大加快施工进度，显著降低人工成本，产生比较可观的经济效益。泵机价格实惠，有微型砂浆泵，微型细石混凝土泵，微型混凝土泵三种配置供客户选择。
