单级消防泵特点及使用维护以及控制柜要求

2021/12/03

     单级消防泵由电机和泵两部分组成,消防泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行的稳定性。上海淄博正济泵业生产的XB消防泵泵密封采用机械密封,具有密封可靠,无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。

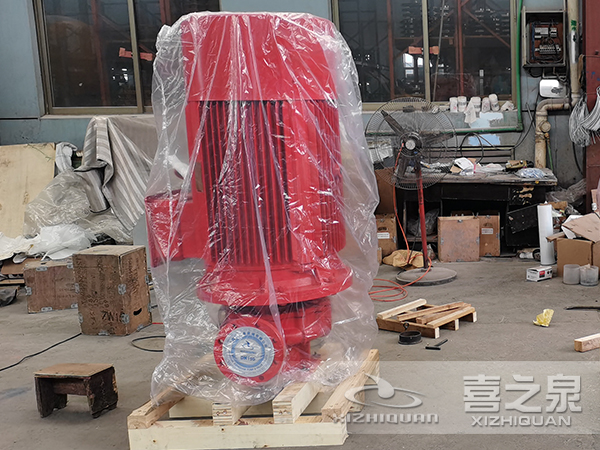

  立式单级消防泵,和一般的消防泵相比较,基本结构是一样的,但是在专业员工的研究下,在电机和泵之间添加了一个小细节——电联器,很多水泵生产商都没有加电联器的,加这个电联器有什么好处就是把泵和电机说似分开,其实又没有分开。当水泵发生故障或电机坏了的时候,不会导致要跟换整个水泵,电机坏了只要跟换电机,泵体坏了只有跟换泵体就好了。

  一.立式单级消防泵特点:

  1、结构紧凑、外形美观,占地面积小。

  2、运行平稳,噪音低,组件同心度高。

  3、采用先进水力模型,效率高,性能出色。

  4、轴封采用优质机械密封,具有耐磨损,无泄漏,使用寿命长等特点。

  5、泵进口为水平方向,出口为垂直向上结构,便于管路布置。

  6、维修方便,毋须拆卸管道,只要拆下泵盖螺母,取出电机及传动组件即可进行维修。

  二.立式单级消防泵使用维护:

  1、安装消防泵时,电缆线要架空,电源线不要太长。清水消防泵机组下水时切勿使电缆受力,以免引起电源线断裂。消防泵不要沉入泥中,否则会导致电机散热不良而烧坏电机绕组。

  2、选购消防泵时应留意其型号、流量和扬程。如选用的规格不恰当,将无法获得足够的出水量,不能发挥机组的效率。另外,还应搞清电机的旋转方向,某些类型的消防泵正转和反转时皆可出水,但反转时出水量小、电流大,其反转会损坏电机绕组。为防止消防泵在水下工作时漏电而引发触电事故,应装有漏电保护开关。

  3、平时多检查电机。如发现下盖有裂纹、橡胶密封环损坏或失效等,应及时更换或修复,以防水渗入机器。

  4、尽量避免在低压时开机。电源电压与额定电压不可相差10%,电压过高引起电机过热而烧坏绕组,电压过低则电机转速下降,如达不到额定转速的70%时,启动离心开关会闭合,造成启动绕组长时间通电而发热甚至烧坏绕组和电容器。不要频繁地开关电机,这是因为电泵停转时会产生回流,若立即开机,会使电机负载启动,导致启动电流过大而烧坏绕组。

控制柜应包括但不限于以下功能和要求:

  1.各类电器元件符合规范标准。

  2.控制柜应满足系统的功能及控制要求。

  3.控制屏应用中文和英文显示各项工作参数。

  4.控制柜防护等级为IP54,为户内立式

  5.柜内动力线相色规定:相线L1(A相)黄色 相线 L2(B相)绿色 相线 L3(C相)红色零线 浅蓝色 接地线 黄绿双色A.柜内动力线排列次序:从柜前看,从上到下,从左到右,从里到外,相线均按L1、L2、L3的次序排列。B.应有对水泵电动机的保护功能,如:过载、过压、短路、缺相欠压、过热等,并有声光报警功能,但仅提供报警功能,不允许跳闸。

  6.设有阻力损失补偿功能,并能通过外部参数(如温度、时间、海拔高度和流量)对设定值进行调节。

  7.具有进行就地手动操作(可对单个泵测试)和数字远程控制功能,包括装置的开停等。

  8.控制柜能清晰地显示水泵运行和故障情况,并发出声光报警信号。能用LCD显示系统相关参数。

  9.具有对系统的监视功能,即对测量值(压力、流量)大、最小值的限制。具有通讯总线功能。

  10.每台控制柜应提供以下无源触点信号及接口端子,并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。
